Per queste ampie applicazioni si rese necessario sganciarsi dalle risorse naturali , spingendo gli scienziati alla ricerca del modo per ottenere quarzo sintetico.

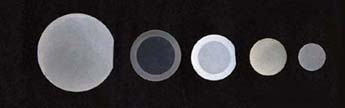

Lamine di diverso diametro (ne esistono anche di quadrate , le due al centro sono a profilo lenticolare ) e di differente spessore atte ad ottenere diversi cicli di oscillazione . La prima a sinistra è frutto di un taglio 3 AT,ha un diametro di 23 mm ,uno spessore di 1,4 mm e vibra a 1340 KHz. L'ultima a destra è un taglio AT non specificato,un diametro di 8 mm ed uno spessore di 0,13 mm vibra a 20.945 Hz.

Si è giunti così ai giorni nostri con la fabbricazione su grande scala di perfetti cristalli artificiali , necessari a soddisfare l'enorme richiesta dovuta allo sviluppo tecnologico moderno.Lo scopritore del metodo fu lo studioso torinese Giorgio Spezia ,che agli inizi del secolo scorso , affrontò il problema per risolvere gli interrogativi legati alla cristallogenesi del quarzo , giungendo a risultati molto interessanti .

Egli utilizzò per i suoi esperimenti una apparecchiatura di suo progetto, atta ad ottenere sotto pressione le alte temperature necessarie per solubilizzare in acqua il quarzo come polisilicato di sodio e farlo cristallizzare per raffreddamento su "semi"costituiti da sezioni di cristallo naturale , orientate opportunamente . Trovò così che il quarzo , in quelle condizioni , si scioglie a 330° C e si rideposita a 180° C.

Nelle sintesi odierne il sistema Spezia è stato modificato per accelerare la crescita cristallina .Per evitare geminazioni si introducono sezioni monocristalline rigorosamente controllate anche di notevoli dimensioni ,con superfici fino a 150 centimetri quadri da cui si ottengono cristalli fino a 2 chilogrammi di peso.Per un approfondimento andare a: La silice / La sintesi.
