STRUCTURE. The internal structures of alpha quartz and of beta quartz are here investigated. Twinned quartz shows distorted lattice, but there still is structural continuity between the twins.
previus
IL CRISTALLO Pag. 2-- STRUTTURA



STRUTTURA

La molecola del quarzo chimicamente è Si O2 , comune a tutte le modificazioni della silice .Infatti Coesite ,Keatite , Tridimite, Cristobalite,Stishovite nelle varie fasi di bassa, media o alta temperatura, hanno la stessa composizione chimica del Quarzo , la differenza è dovuta al modo spaziale di combinarsi del tetraedro -Si O2 - a formare un "modulo " o cella elementare che è un multiplo della molecola ed è specifico per ogni fase ; questo modulo per ripetizione enormemente grande formerà il cristallo .

Nella silice il silicio è sempre in coordinazione quattro con l'ossigeno ed è al centro di un tetraedro formato da quattro atomi di ossigeno ( vedi figura a lato) , ciascuno dei quali messo in comune con il silicio adiacente (condiviso con una valenza ciascuno) fino a formare un reticolo tridimensionale specifico e diverso per ogni fase, che potremmo chiamare modulo.Il "modulo quarzo" è la cella elementare Si3 O6, comune come formula chimica ai due tipi di quarzo alfa e beta ma avente le celle elementari diverse fra loro per il diverso angolo formato dai tetraedri che le compongono . Le altre modificazioni della silice, avendo la cella elementare diversa , formano cristalli di diversa simmetria .

low-quartz high-quartz structure

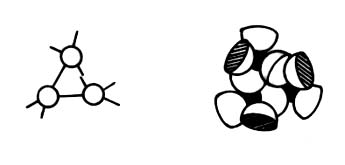

A sinistra è schematizzata una cella elementare del quarzo riproducente i soli atomi di silicio , in pratica è un frammento di spirale trigonale vista dall'alto . A destra è completata annerendo il silicio e aggiungendo anche gli atomi di ossigeno ,anzi i mezzi atomi di ossigeno per chiarire l'appartenenza dell'ossigeno agli atomi di silicio disegnati .

Per esempio , le principali fasi sono le seguenti: ( con la rispettiva cella elementare)

- La tridimite che è esagonale e la cui cella è Si4 O8 .

- La cristobalite che è cubica e la cui cella è Si8 O16.

- La coesite che è monoclina e la cui cella è Si16 O32.

La struttura del quarzo è caratterizzata da un edificio cristallino molto compatto : motivo principale della sua durezza e scarsa sfaldabilità .

low-quartz high-quartz structure
 Disegno delle dimensioni relative degli atomi ossigeno (bianchi )e silicio (neri ) che formano il tetraedro SiO2 , (tratteggiato) della silice e della loro reciproca relazione ; naturalmente gli atomi di ossigeno ,qui sopra riprodotti come appartenenti ad un solo atomo , sono in realtà condivisi fra gli atomi di silicio adiacenti e concatenati ai vertici del tetraedro come riprodotti nel disegno a lato.





 Schematizzando , si potrebbe rappresentarlo formato da un insieme giustapposto e ordinato di sfere di dimensioni maggiori dell'ossigeno nei cui spazi vuoti si annidano sfere di dimensioni minori costituite dagli atomi del silicio.

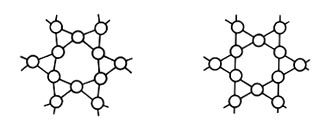

Disposizione dei moduli quarzo nelle rispettive fasi :alfa (disegno a sinistra) e beta (a destra ) . Unendo con una linea gli atomi di silicio si ottiene il disegno di una stella simile a quella riprodotta alla base dell'altro disegno qui a destra .

Tale struttura ha un andamento a spirali doppie e semplici , compenetrate in modo tale da essere contemporaneamente destre e sinistre .L'edificio cristallino nella direzione dell'asse ottico è formato da spirali triangolari semplici di un senso che danno luogo , compenetrandosi , a spirali esagonali a doppio passo di senso inverso che determinano il senso del cristallo.

In altre parole la sezione di una di tali spirali doppie , formata dalla associazione di sei spirali semplici , potrebbe assomigliare ad una stella a sei punte , in cui la parte centrale esagonale a doppia spirale di tetraedri di Si O2 che si svolgono in un senso , è formata dall'unione di sei spirali semplici triangolari di senso contrario.

La struttura trigonale del quarzo alfa è caratterizzata dalla possibilità di tramutarsi in struttura esagonale del quarzo beta,semplicemente somministrando energia sotto forma di calore ,che provoca piccole ma significative variazioni dell'angolo di legame silicio-ossigeno. Infatti a differenza delle altre fasi della silice in cui si verificano rotture dei ponti silicio-ossigeno( dovute al cambiamento della densità ) nella trasformazione del quarzo da beta ad alfa e viceversa si ha solo una leggera modifica degli
angoli di legame .

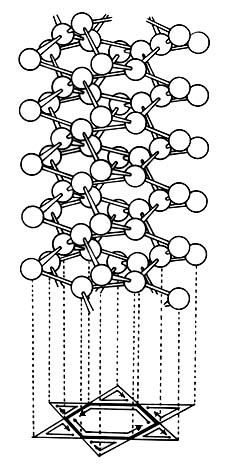

Disegno che riproduce la struttura del quarzo .Per motivi di chiarezza sono stati disegnati solo gli atomi di silicio . La proiezione sul piano mostra l'andamento di un cristallo destro ; al centro è schematizzata la proiezione di una spirale esagonale a doppio passo formata dall'unione di sei spirali semplici di senso contrario .

 Il passaggio è quasi istantaneo a 573°C con assorbimento di calore e si mantiene tale finchè la temperatura resta fra i 573° e gli 870 °C . Al raffreddamento la struttura riassume la simmetria trigonale del quarzo alfa , restituendo il calore di legame ed assumendo la stessa polarità assiale in tutto o in parte, oppure quella contraria (la polarità, non il senso del cristallo! ) in funzione di un nuovo equilibrio cristallino . Pertanto da un cristallo geminato del Delfinato , dopo riscaldamento in opportune condizioni , si potrà ottenere sia un cristallo non geminato sia un geminato della stessa legge con aspetto di geminazione diverso dall'iniziale (geminazione secondaria ).

 low-quartz high-quartz structure

 Disegno riproducente il confine di geminazione della legge del Delfinato.In due "stelle trigonali " della struttura sono schematizzate le polarità ;come si può osservare la posizione reciproca della polarità positiva è spostata di 60°con lo stesso senso di rotazione.


esso tipo di geminazione si può ottenere anche per deformazione del reticolo , causata da pressione prolungata su di un cristallo o su di una sua sezione .Come tutti i minerali ,il quarzo ospita nell'edificio cristallino atomi spuri, cioè atomi estranei entrati in soluzione solida a causa delle dimensioni e delle affinità chimiche possedute . Tali atomi, se sono "accettati" dal reticolo cristallino, si annidano in esso provocando discontinuità nel reticolo . Questi difetti possono provocare geminazioni , dislocazioni , ed anche essere la causa iniziale del colore.
